經緯儀-防雷檢測設備

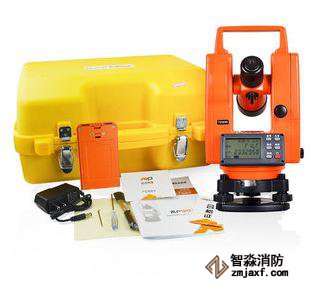

產品名稱：電子經緯儀 技術參數：經緯儀-防雷檢測設備性能特點:

1．新型支架設計，提高穩定性、可靠性。

2．大屏幕中文顯示，操作界面友好。

3．時鐘顯示。

4．可實現與PC機雙向通訊。

5．可控制測距儀實現距離測量。

6．500點數據內存（帶有時間信息）。

7．寬溫工作范圍：-20~+60度

8．應用在線可編程技術，軟件升級更為方便快捷。

9．用戶操作錯誤及系統故障提示（共7種）。

10．激光下對點EDJ2-CL電子經緯儀技術指標:

望遠鏡

鏡筒長度　　155mm

物鏡孔徑　　45mm

放大倍率　　30X

成像　　　　正像

視場角　　　1°30′

鑒別率　　　2.5″

短視距　　1.3m

乘常數　　　100

加常數　　　0

電子測角

小讀數　　1″／5″／10″

精度x(1)　　 2″

度盤直徑　　71mm

照 明

液晶顯示器　　有

光學分劃板　　有

數據通訊

EDM通信接口　 有

數據輸出接口　 有

補償器

電子傾斜傳感器　　垂直角補償

補償范圍　　±3′

小讀數　　1″／5″

對點器

激光下對電器

水準器

調焦范圍　　0.5m—∞

長水準器　　30″／2mm

圓水準器　　8′／2mm

電 源

工作時間　　可充電電池　　27小時

尺 寸

儀器高　　　　 179.5mm

尺寸　　　　　 144X175X324mm

儀器重量　　　 4.9kg

應用舉列(已知A、B兩點的坐標，求取C點坐標)：

是在已知坐標的A、B兩點中一點架設儀器（以儀器架設在A點為例），完成安置對中的基礎操作以后對準另一個已知點（B點），然后根據自己的需要配置一個讀數1并記錄，然后照準C點（未知點）再次讀取讀數2。讀數2與讀數1的差值既為角BAC的角度值，再量取AC、BC的距離，就可以用數學方法計算出C點的坐標。

防雷檢測儀器設備套裝清單

　　序號；儀器設備名稱；主要性能要求

　　1.激光測距儀：量程：0-150m

　　2.測厚儀：金屬厚度測量，超聲波

　　3.經緯儀：量程：0-360°，分辨率：2″

　　4.拉力計：量程：0-40kgf

　　5.可燃?xì)怏w測試儀：適用氣體：可燃?xì)怏w

　　6.接地電阻測試儀：測試電流：>20mA(正弦波)，分辨率：0.01Ω

　　7.大地網測試儀：測試電流：>3A，分辨率：0.001～99.999Ω，頻率可選

　　8.土壤電阻率測試儀：四線法測量，測試電流：>20mA(正弦波)分辨率：0.01Ω

　　9.等電位測試儀：測試電流: ≥1A，四線法測試，分辨率：0.001Ω，具備大容量鋰電池

　　10.環路電阻測試儀：電阻測量分辨率：0.001Ω，電流測量分辨率:1μA

　　11.防雷元件測試儀：測試器件：MOV，具備大容量鋰電池

　　12.絕緣電阻測試儀：0-1000MΩ

　　13.電磁屏蔽測試設備：屏蔽發生器、屏蔽接收器

　　14.頻譜分析儀：9 kHz ~ 6.2 GHz頻率范圍 ，-160 dBm ~ +20 dBm動態范圍

　　15.表面阻抗測試儀：測量范圍：103-1010Ω

　　16.靜電電位測試儀：測量范圍：±20kv

　　17.剩磁測試儀：靜態磁場強度測量，量程：0-200mT

　　18.高斯計：量程：0-100mT

　　19.紅外線測溫儀：-60℃～860℃

　　20.數字萬用表：電壓、電流、電阻測量，分辨率：3位半

　　21.高性能數字萬用表：電壓、電流、電阻測量，分辨率：6位半

　　22.智能對講終端：含GPS定位、對講、語音通話、軌跡定位、圖像采集、傳輸?shù)裙δ?/p>

　　23.GPS：GPS定位

　　24.防爆對講機：防爆對講

　　25.標準電阻：10-3~105歐姆，功率1/2w，線繞型

　　26.鋼卷尺：分辨率：0.01m
