消防設施操作員技能“萬用表”使用

做消防維保檢測方向的朋友應該不陌生，基本天天都要跟它打交道，監控方向的兄弟姐妹可能不太熟，但更好 也了解了解，家里也用的上。

如果您是大神可以直近劃走哦，因為這里都是一些基礎知識^_^

消控員兄弟姐妹們也可以好好看看哦，雖然平時用不上，但是多了解一些肯定是有好處的，起碼別人忽悠不了你。

平時多看看公眾號內各種類型文章，時間長了你也會比你身邊混日子的人要懂的多，以后淘汰也是淘汰他們那種人←_←

言歸正傳

萬用表在消防行業極為重要，可用于排查電氣線路故障，監測消防設備的運行狀態，及時發現潛在安全隱患。下面詳細介紹萬用表的使用方法。

一、認識萬用表

常見的萬用表有指針式和數字式兩種。指針式萬用表通過指針在刻度盤上的擺動指示測量結果，讀數需對照刻度；

數字式萬用表則直接以數字顯示測量數值，讀數直觀。無論哪種萬用表，都包含以下關鍵部件：

顯示屏：數字式萬用表用于顯示測量數字；指針式萬用表通過刻度盤與指針配合呈現測量結果。

功能旋鈕：上面標有各種檔位符號，轉動它可選擇不同測量功能并調整量程。

表筆插孔：通常有紅、黑兩個主要插孔，部分萬用表還有特殊插孔以滿足特殊測量需求。使用時，紅表筆插正極孔，黑表筆插負極孔。

二、萬用表的檔位及功能

（一）電阻檔（Ω）

專門用于測量電阻阻值，符號為“Ω” ，量程有200Ω、2kΩ、20kΩ等。測量時，需將被測電阻從電路中斷開，避免其他元件影響結果。

（二）蜂鳴檔

用于快速判斷電路通斷。電路導通時，萬用表發出蜂鳴聲，顯示屏顯示低電阻值（接近0Ω）；電路斷開時，無蜂鳴聲，顯示屏顯示“OL”。

（三）電容檔（F）

用來測量電容的電容量，符號一般為“F”，常見量程有2nF、20nF等。測量前需對電容放電，以防損壞萬用表。

（四）交流電壓檔（ACV）

測量交流電壓，符號是“V～”，量程有750V、250V等。測量時無需區分表筆正負極，直接將表筆并聯在被測交流電源兩端。

（五）直流電壓檔（DCV）

測量直流電壓，符號為“V—” ，量程有2V、20V等。測量時要注意表筆極性，紅表筆接正極，黑表筆接負極。

三、萬用表的使用方法

（一）電阻測量

將紅表筆插入VΩ孔，黑表筆插入COM孔。

旋轉功能旋鈕至電阻檔合適量程，若不確定電阻大小，先選大量程。

將表筆分別接觸被測電阻兩端，顯示屏顯示電阻值。若顯示“OL”，說明量程過小，需換大量程；若顯示數值接近0，可能量程過大，需換小量程。

（二）蜂鳴檔測量

紅表筆插VΩ孔，黑表筆插COM孔。

將功能旋鈕轉至蜂鳴檔。

用表筆接觸被測電路兩端，電路導通則萬用表鳴響，否則不響且顯示“OL” ，常用于排查線路斷路。

（三）電容測量

先對被測電容放電，可用合適電阻短接電容兩極。

紅表筆插入對應插孔（部分萬用表與VΩ孔共用），黑表筆插COM孔。

旋轉功能旋鈕至電容檔合適量程，不確定容量時先選大量程。

將表筆正確連接電容兩極（注意有極性電容的極性），顯示屏顯示電容實際容量。

（四）交流電壓測量

紅表筆插VΩ孔，黑表筆插COM孔。

根據預估電壓將功能旋鈕轉至交流電壓檔合適量程，未知電壓先選更大 量程。

表筆直接并聯在被測交流電源兩端，無需區分正負極。

（五）直流電壓測量

紅表筆插VΩ孔，黑表筆插COM孔。

根據預估電壓將功能旋鈕轉至直流電壓檔合適量程，未知電壓先選更大 量程。

紅表筆接被測電源正極，黑表筆接負極，表筆并聯在電源兩端。

（六）短路測量

確保電路斷電，避免觸電危險 ，將紅表筆插入VΩ孔，黑表筆插入COM孔，功能旋鈕調至電阻檔（優先選小量程，如200Ω檔）。

用表筆分別接觸疑似短路的兩點。若電阻值接近0Ω，表明這兩點間可能存在短路；若顯示“OL”或較大電阻值，說明未短路。

也可用蜂鳴檔測量，若發出蜂鳴聲，說明兩點間可能短路 ，但要注意，有些正常導通的低電阻電路也會使蜂鳴檔發聲，需結合實際情況判斷。

（七）接地測量

準備一個已知良好接地的參考點，如建筑物的接地樁。將萬用表置于電阻檔，一般可選200kΩ或2MΩ量程 ，紅表筆插入VΩ孔，黑表筆插入COM孔。

一支表筆接被測設備的接地端，另一支表筆接參考接地端。

若電阻值在正常范圍內（一般要求接地電阻小于4Ω或10Ω，依具體標準而定），表明接地良好；若電阻值很大或顯示“OL”，說明接地存在問題，可能是接地連接不良或接地線路斷路。

對于要求較高的消防設備接地檢測，建議使用專業的接地電阻測試儀進行 測量 ，萬用表測量結果可作為初步判斷參考。

四、萬用表使用注意事項

測量前仔細確認功能旋鈕和量程選擇是否正確，防止誤操作損壞萬用表。

測量高電壓、大電流時，嚴禁在測量過程中切換量程，應先斷開表筆再調整。

使用完畢，將功能旋鈕旋至交流電壓更大 量程檔或關閉電源，防止下次誤操作。

電阻檔、蜂鳴檔和電容檔測量時嚴禁帶電操作，需先切斷電源并分離被測元件。

定期檢查表筆和表筆插孔，如有損壞、磨損或接觸不良，應及時更換或維修。

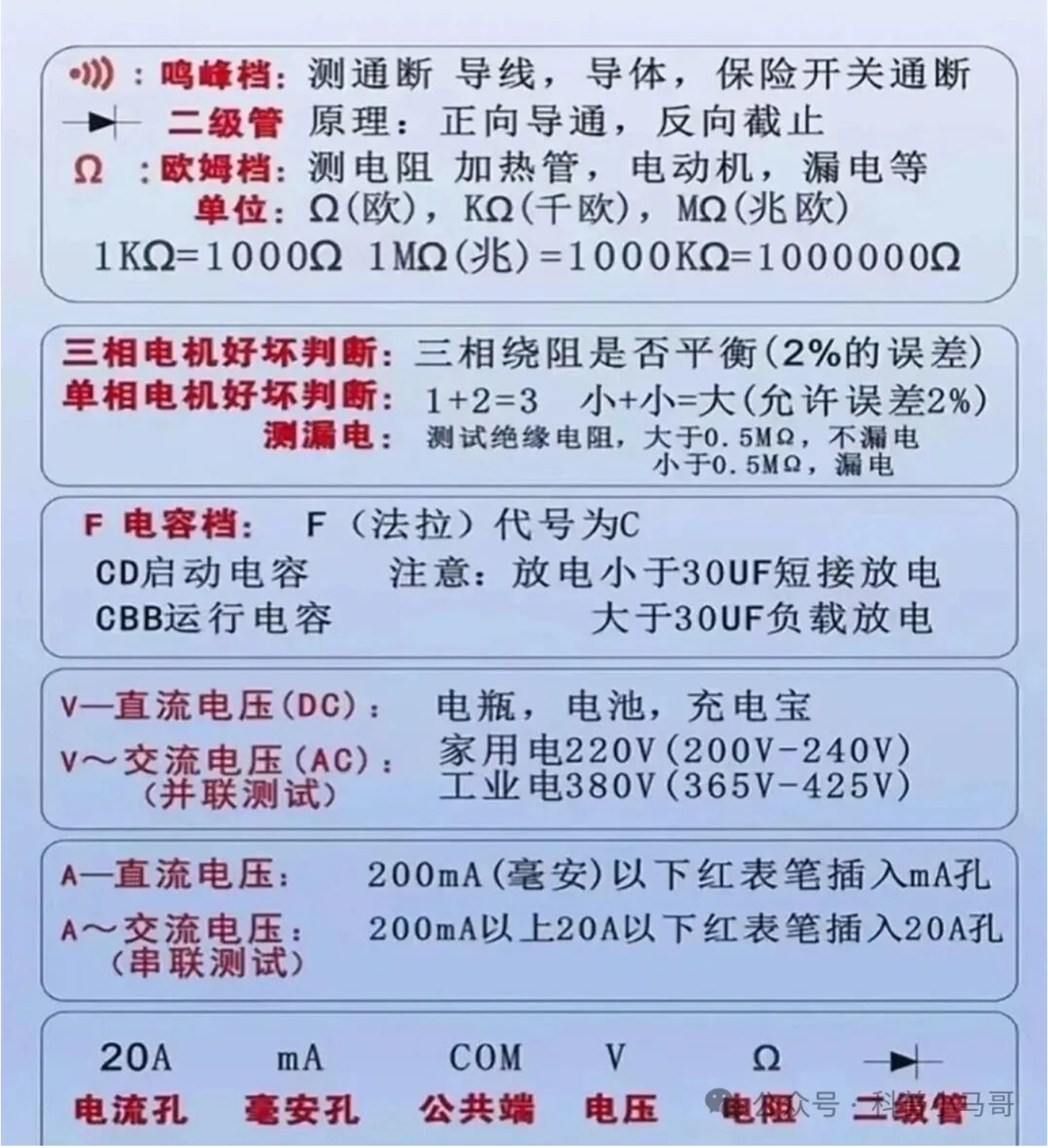

五、插孔標識說明

20A：這是電流孔，當需要測量200mA以上、20A以下的電流時，紅表筆需插入此孔。

mA：毫安孔，用于測量200mA（毫安）以下的直流電流，測量時紅表筆插入該孔。

COM：公共端，黑表筆通常插入此孔，它是萬用表測量各種參數時的公共參考端 。

V：電壓測量相關的插孔，無論是測量直流電壓還是交流電壓，紅表筆都會根據測量功能與它配合使用 。

Ω：用于測量電阻時，紅表筆插入此孔與黑表筆配合完成電阻測量。

→ ─：此標識對應的是二極管檔，用于檢測二極管時，紅表筆插入該標識對應插孔 。

六、電機好壞判斷方法

三相電機：通過判斷三相繞組是否平衡來確定電機好壞，允許存在2% 的誤差。測量時，使用萬用表的歐姆檔分別測量三相繞組的電阻值，如果三個電阻值在誤差允許范圍內接近相等，說明三相繞組正常；若偏差過大，則可能存在繞組短路、斷路等故障。

單相電機：利用公式“1 + 2 = 3（小 + 小 = 大 ）”來判斷（允許誤差2%）。這里的數字代表電機繞組的電阻值，通常單相電機有主繞組和副繞組，主繞組電阻值較小，副繞組電阻值稍大，啟動繞組和運行繞組電阻值相加應約等于總電阻值 。若測量結果不符合此規律且超出誤差范圍，則電機可能有問題。

七、測漏電方法

主要是測試絕緣電阻，使用萬用表的歐姆檔（一般選用高阻值量程，如MΩ檔 ）。

將表筆分別接在被測設備的帶電部分和外殼（或大地）之間，若測量得到的絕緣電阻大于0.5MΩ ，說明設備不漏電，絕緣性能良好；若小于0.5MΩ ，則表明設備存在漏電風險，需要進一步檢查和維修 ，以確保使用安全。
